产品时间:2021/2/23 23:08:15
钢卷尺检定装置主要用于检定钢卷尺、测绳、测深钢卷尺、布卷尺、木直尺、木折尺、钢用尺、棉纤维钢尺钢板尺(钢直尺不能建标)等十种尺类量具的示值误差。

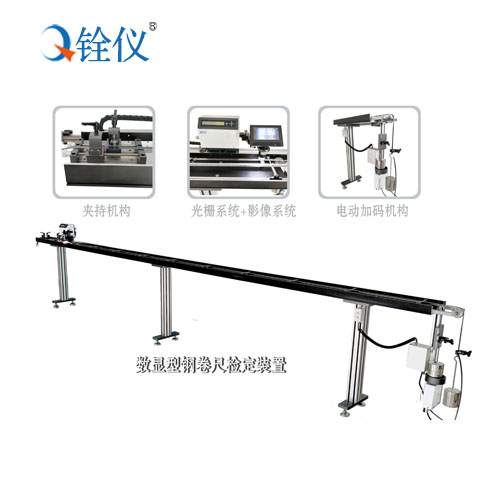

QYJCJ-5A型钢卷尺检定装置用来检定1级,2级普通钢卷尺、钢带尺、测深量油尺(量油尺)、钢围尺、纤维卷尺、钢板尺(钢板尺只能比较测试,不能建标)、等常规量具的示值误差。可检测项目:钢卷尺。测深钢卷尺。纤维卷尺。

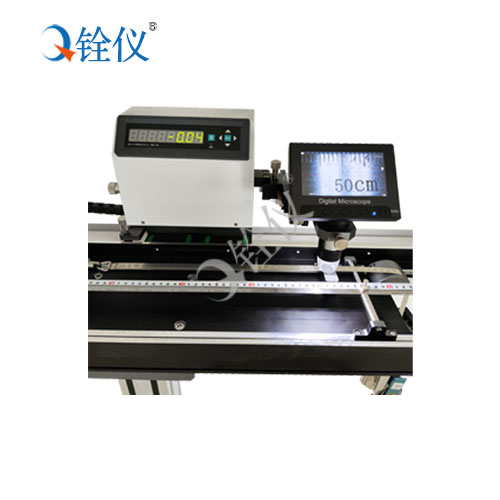

采用高精度光栅位移传感器配合标准钢卷尺作为仪器测量数据的采集,通过嵌入式数据处理将直接给出测量结果数据,显示直观,减轻 了人工劳动强度。
主要特点:
技术指标:
1. 检定台外形长度:6.5m(总长约6.5m,可根据用户要求按照每5m段任意接长至50m)
2. 有效检测长度:5m(采用分段法检测测量范围:(5—200)m)。
3. 标准钢卷尺准确度:±(0.03+0.03L)mm
4. 检定台导规直线度:≤0.3mm/m
5. 检定台整体静摩擦力:≤4N
6. 仪器最小分辨力:0.01mm
7. 仪器自带照明装置
8. 读数显微镜: 20X 0.01mm
三、配置选型
|
机械型钢卷尺检定装置 |
数显型钢卷尺检定装置 |
原理 |
采用小滑车装有读数显微镜配合标准钢卷尺,通过标准钢卷尺 与被测尺的比对直接读出测量结果 |
采用高精度光栅位移传感器配合标准钢卷尺作为仪器测量数据的采集,通过嵌入式数据处理将直接给出测量结果数据,显示直观,减轻了人工劳动强度。 |
标准 配置 |
5m 标准钢卷尺 1 只(检定证书) |
5m 标准钢卷尺 1 只(含检定证书) |
检定台 1 部 |
检定台 1 部 |
|
小滑车 1 部 |
小滑车 1 部 |
|
读数显微镜 1 只(检 定证书) |
读数显微镜 1 只 (含检定证书) |
|
尺带夹 2 只 |
尺带夹 2 只 |
|
5kg 重锤砝码 1只(检定证书) |
5kg 重锤砝码1 只(含检定证书) |
|
2kg 重锤砝码 2只(检定证书) |
2kg 重锤砝码2 只(含检定证书) |
|
1kg 重锤砝码 1只(检定证书) |
1kg 重锤砝码1只(含检定证书) |
|
500g 重锤砝码 1 只(检定证书) |
500g 重锤砝码 1 只(含检定证书) |
|
100g 重锤砝码 1 只(检定证书) |
100g 重锤砝码 1 只(含检定证书) |
|
绕定装置 1 套 |
数显箱(含测量软件)1 部 |
|
电源1套 |
电源1套 |
|

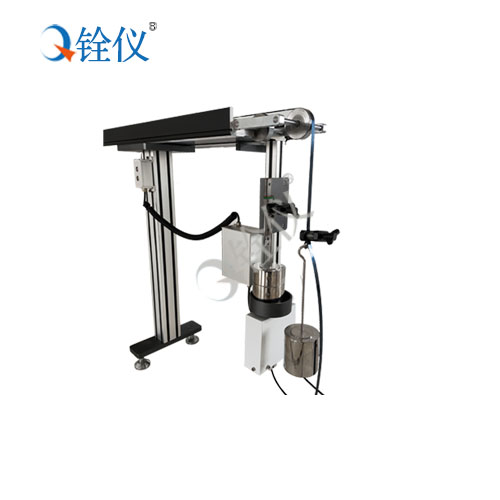

电动加载砝码机构 1套 |
电动加载砝码机构 1套 |
|
选配 |
零位误差检定装置 1 只,1.6kg 砝码(检定证书), 用于测深钢卷尺的 500mm 零位偏差。 |
零位误差检定装置 1 只, 用于测深钢卷尺的 500mm 零位偏差。 |
